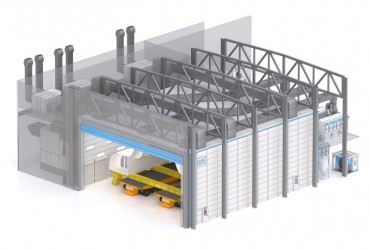

Дробеструйно-окрасочная камера для судовых блоков SPK

Общие сведения

Данное оборудование предназначено для комплексной обработки судовых блоков и сборных конструкций. Включает операции дробеструйной очистки, окраски и сушки, а также контроль качества. Камера обеспечивает автоматизацию и безопасность технологического процесса, работает круглогодично в двухсменном режиме, соответствует климатическому исполнению по ГОСТ 15150-69: УХЛ4, энергоэффективна и автономна.

Основные функции и технологические операции

• Маскировка поверхностей, не подлежащих обработке
• Дробеструйная очистка: удаление ржавчины, окалины, активация поверхности, создание шероховатости для улучшения адгезии ЛКП
• Обеспыливание поверхности: обдув сжатым воздухом, вакуумный сбор дроби, обеспыливание щетками
• Маскировка для окраски
• Окраска: нанесение слоёв (грунт, грунт-эмаль, эмаль) безвоздушным методом с промежуточной сушкой
• Высокотемпературная сушка
• Контроль качества покрытия и устранение дефектов
• Удаление маскировки

Технические параметры

• Обрабатываемые изделия: судовой блок размером 18×16×7,5 м
• Режим работы: двухсменный, круглогодичный
• Климатическое исполнение: УХЛ4 (по ГОСТ 15150-69)
• Энергоэффективность и автономность

Комплектация и основные элементы оборудования

Конструктивные элементы

• Металлокаркас с антикоррозийным покрытием
• Эстакада для дробеструйного оборудования (2 яруса)
• Лестницы и перила безопасности
• Шторные ворота ангарного типа (20×10 м)
• Сервисные двери с обзорными окнами и системой «Антипаника»
• Защитная ПВХ-мембрана для стен и потолка

Освещение и вентиляция

• Взрывобезопасная осветительная система (700 Лк)
• Вытяжные и приточные системы с лабиринтными фильтрами (расход воздуха: 12 000–30 000 м³/ч)
• Газовые теплообменники, мультигазовые горелки, автоматические переключатели режимов

Системы сбора и обработки дроби

• Продольный и поперечный ленточные конвейеры
• Элеватор
• Решетки для фильтрации
• Вытяжные щиты и стены
• Рекуперация дроби (барабанный очиститель, силос 10 м³)
• Вакуумная система сбора дроби (насос 55 кВт, циклон)

Аксессуары для дробеструйных работ

• Абразивные шланги, сопла, защитные шлемы, дыхательные аппараты

Окраска и сушение

• Приточно-вытяжной агрегат SPK-VU-60 (фильтрация, рекуперация тепла, газовые горелки)
• Вентиляционно-фильтрационная установка SPK-VFU-600
• Аппараты безвоздушного нанесения (4 комплекта) для двух операторов

Автоматизация и безопасность

• Шкаф управления с сенсорной панелью, датчиками, программным обеспечением SPK-PaintManager
• Пожаротушение порошкового типа
• Автоматическая система управления процессами
